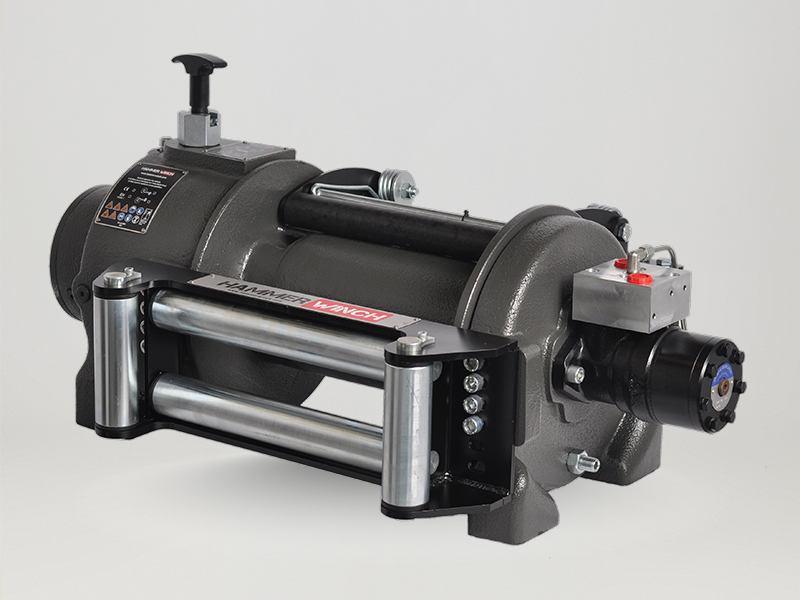

HMW 10.0 PHT - EN Halat Tamburu

EN Serisi

Maksimum çekme kuvveti (kg/lbs): 10000 kg (22040 Ibs)
Maksimum halat uzunluğu (m/ft): 58.3 m (191 ft)
Maksimum halat uzunluğu (EN) (m/ft): 41.2 m (135 ft)
Maksimum halat çapı (mm/in): 16 mm (7/11") 2160 Mpa
Hidromotor (cc/in³): 160 cc (9.6 in³)
Maksimum pompa debisi (L/min-g/min): 60 L/min (15.8 g/min)
Tahvil oranı: 28:1
Önerilen yağ: 85 W 90 - 2L
Maksimum çalışma basıncı (bar/psi): 175 bar (2537 psi)
Halat tamburu ağırlığı (kg/lbs): 197 kg (434 lbs)
Ön makara ağırlığı (kg/lbs): 18 kg (39,6 lbs)
Baskı makarası (kg/lbs): 8 kg (17,6 lbs)

PN HMW 10.0 PHT-EN Manuel Boş Dolu Kolu

PN HMW 10.0 PHT/P-EN Pnömatik Boş Dolu kolu

Halat Tamburu Özellikleri

Halat Sarım Sayısı

Çekme Kapasitesi
kg/lbs

Halat Hızı
m/min-ft/min

Halat Uzunluğu
m/ft

1

10000/22040

7/23

12/39

2

8632/19026

8/27

25.4/83.3

EN 3

7594/16738

9/30

41.2/135

4

6779/14942

10/34

58.3/191

Çekme Kapasitesi kg/lb Halat Hızı m/min-ft/min Halat Uzunluğu m/ft

  • Ekstra güçlendirilmiş çelik döküm gövde.
  • Hafif ve güçlü tasarım, yüksek halat kapasitesi.
  • Güçlendirilmiş negatif etkili diskli hidrolik fren sistemi.
  • Dinamik, güçlü hidromotor ve yükske güçlü çelik döküm gövde.
  • EN 14492-1 : 2006 Power Driven Winches Standardı
  • CE Machinery Directive 2006/42/EC

Hammer Winch HMW 10.0 PHT - EN Halat Tamburu halat tamburunun teknik bilgilerine aşağıdaki bağlantılar yoluyla ulaşabilirsiniz.

HMW 10.0 PHT - EN Halat Tamburu

HMW 10.0 PHT - EN Halat Tamburu 2D/3D Tasarım

Ürün Sipariş Formu

Standart Özellikler
Ön Makara
Baskı Makarası

Hidrolik Bağlantı Girişleri
G 1/2'’

Opsiyonel Özellikler
Pnömatik Boş Dolu Kolu
IP67 - IP 68
Pnömatik Baskı Makarası

Bağlantı Civataları
16 Adet M16 8,8
