Halat Tamburu

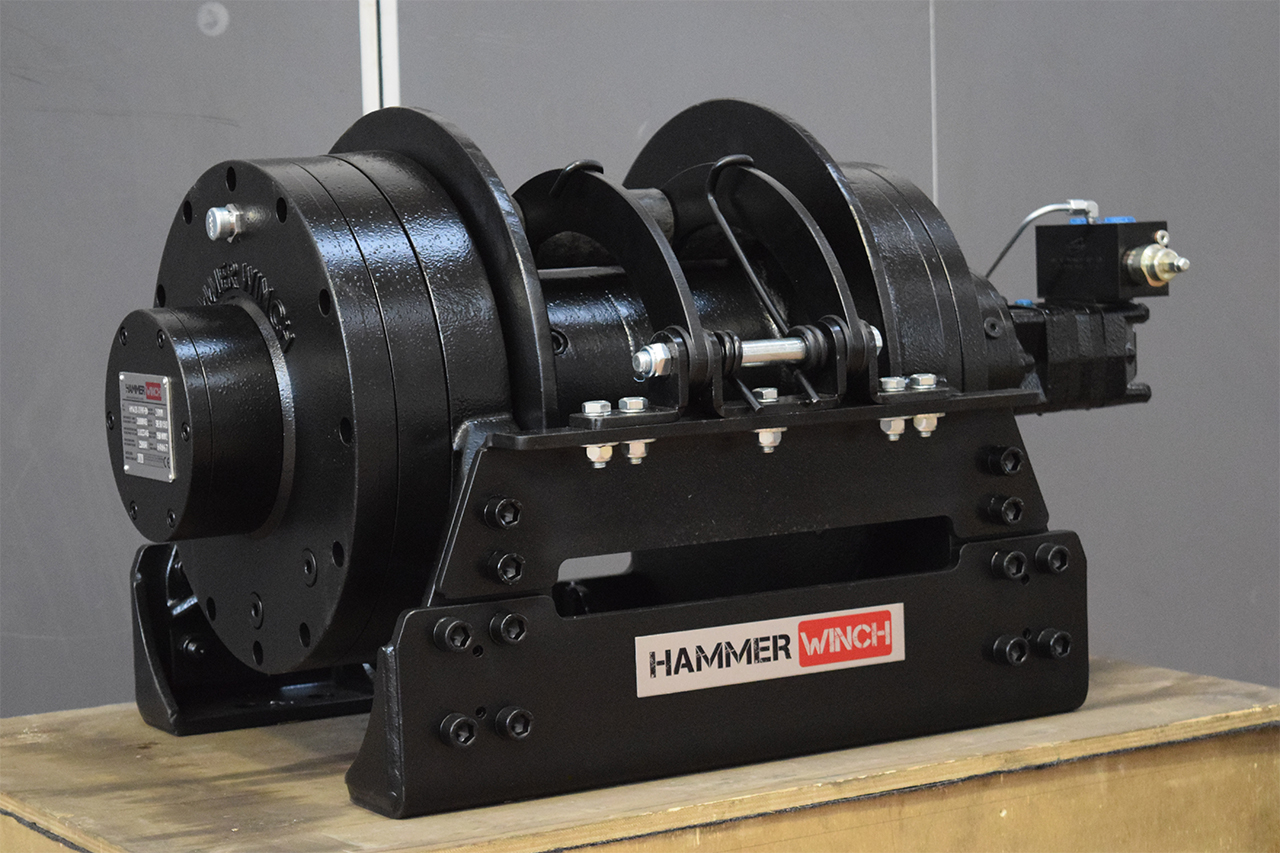

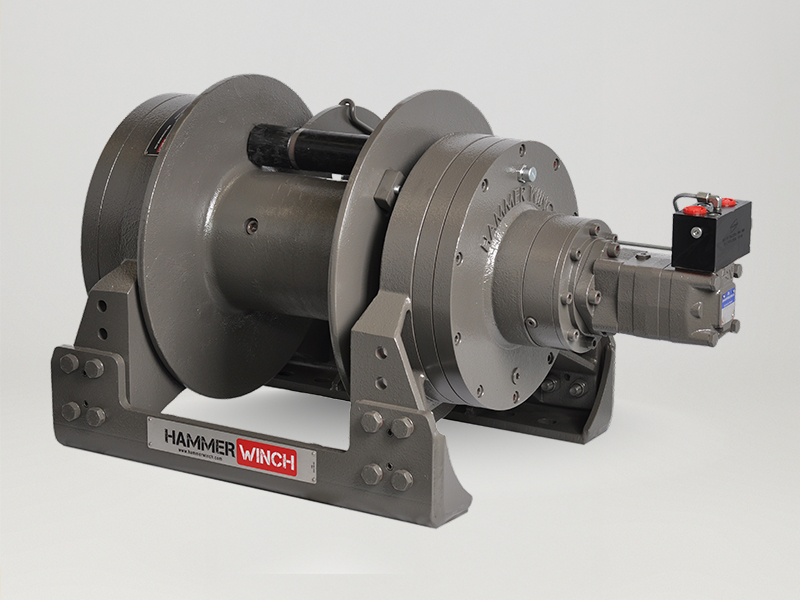

HMW 22.0 PHT - EN Halat Tamburu

EN Serisi

Maksimum çekme kuvveti (kg/lbs): 22.000 kg (48488 Ibs)
Maksimum halat kapasitesi (m/ft): 77.4 m (254 ft)
Maksimum halat kapasitesi (EN) (m/ft): 60.8 m (199 ft)
Maksimum halat çapı (mm/in): 22 mm (7/8”) 2160 Mpa Compact
Hidromotor (cc/in³): 250 cc (15 in³)
Maksimum pompa debisi (L/min-gal/min): 75 L/min (19.8 g/min)
Tahvil oranı: 46:1
Önerilen dişli yağı: 85 W 140 - 1,5 L
Maksimum çalışma basıncı (bar/psi): 170 bar (2465 psi)
Halat tamburu ağırlığı (kg/lbs): 345 kg (760.4 lbs)
Baskı makarası (kg/lbs): 8 kg (17,6 lbs)

HMW 22.0 PHT - EN Manuel Boş Dolu Kolu

HMW 22.0 PHT - EN/P Pnömatik Boş Dolu kolu

Halat Tamburu Özellikleri

Halat Sarım Sayısı

Çekme Kapasitesi
kg/lbs

Halat Hızı
m/min-ft/min

Halat Uzunluğu
m/ft

1

22000/48488

4.3/14.2

9.4/30.8

2

18743/41310

5/16.4

19.6/64.3

3

16326/35983

5.8/19

32/105

4

14461/31874

6.6/21.6

45.2/148

5 EN

12979/28606

7.3/23.9

60.8/199

6

11772/25947

8/26.2

77.4/254

Çekme Kapasitesi kg/lb Halat Hızı m/min-ft/min Halat Uzunluğu m/ft

  • Isıl işlemden geçirilerek ekstra güçlendirilmiş çelik döküm gövde ve endüstriyel dizayn.
  • Hafif ve güçlü tasarım
  • Yükü % 100 tutan negatif etkili diskli hidrolik fren sistemi.
  • Standart pnömatik halat boşaltma sistemi
  • Kolay Montaj Yüksek halat kapasitesi ve Yüksek torklu hidromotor.
  • İki kademeli planet dişli sistemi.
  • EN 14492-1 : 2006 Power Driven Winches Standardı
  • CE Machinery Directive 2006/42/EC

Hammer Winch HMW 22.0 PHT - EN Halat Tamburu halat tamburunun teknik bilgilerine aşağıdaki bağlantılar yoluyla ulaşabilirsiniz.

HMW 22.0 PHT - EN Halat Tamburu

HMW 22.0 PHT - EN Halat Tamburu 2D/3D Tasarım

Ürün Sipariş Formu

Standart Özellikler
Halat Baskı Makarası
Pnömatik Boş Dolu Kolu

Hidrolik Bağlantı Girişleri
G 3/4"

Opsiyonel Özellikler
IP67 - IP 68
Pnömatik Baskı Makarası
Ön Makara

Bağlantı Civataları
8 Adet M22 8,8
