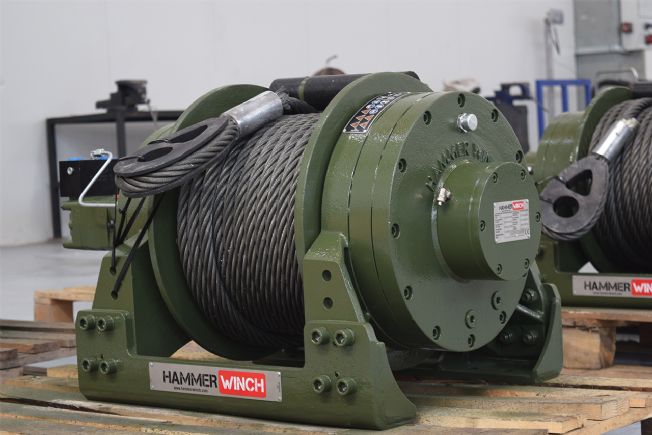

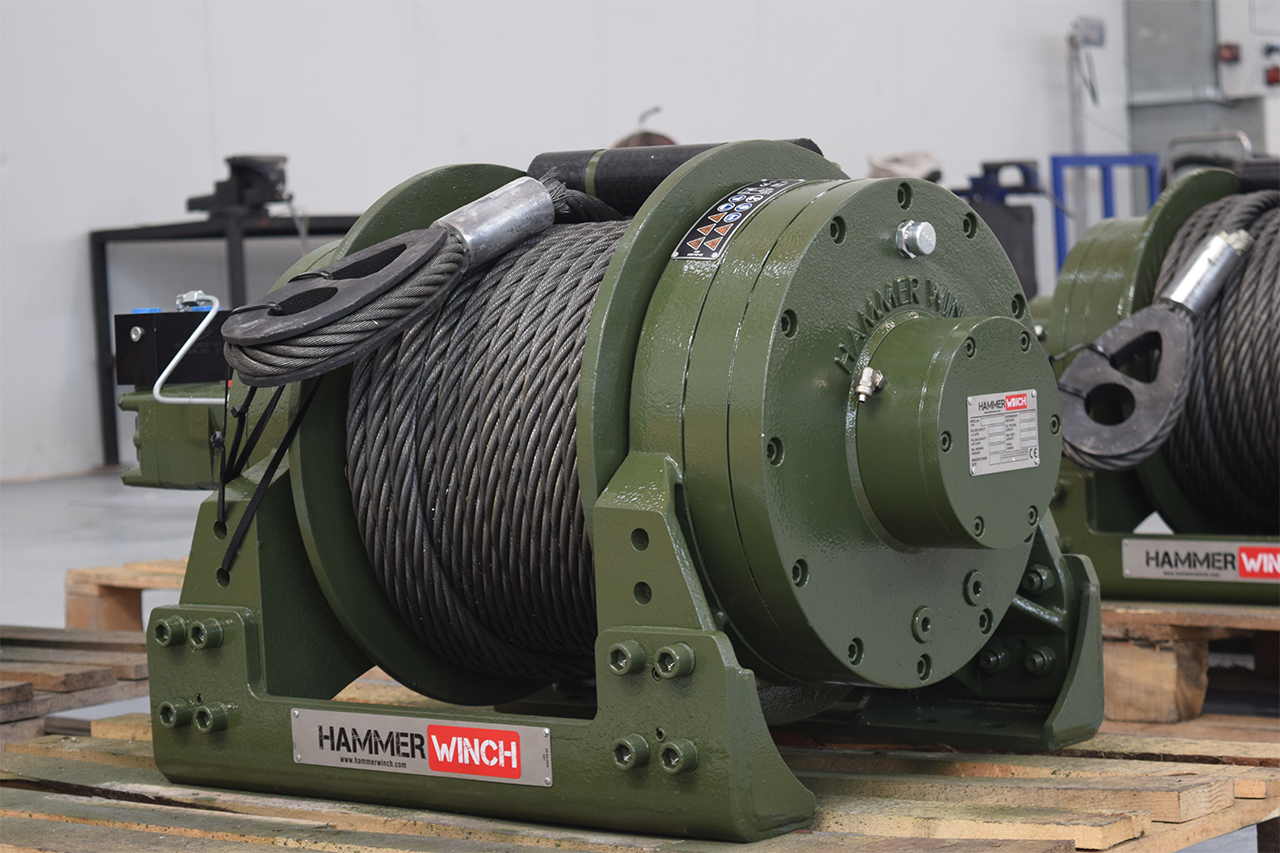

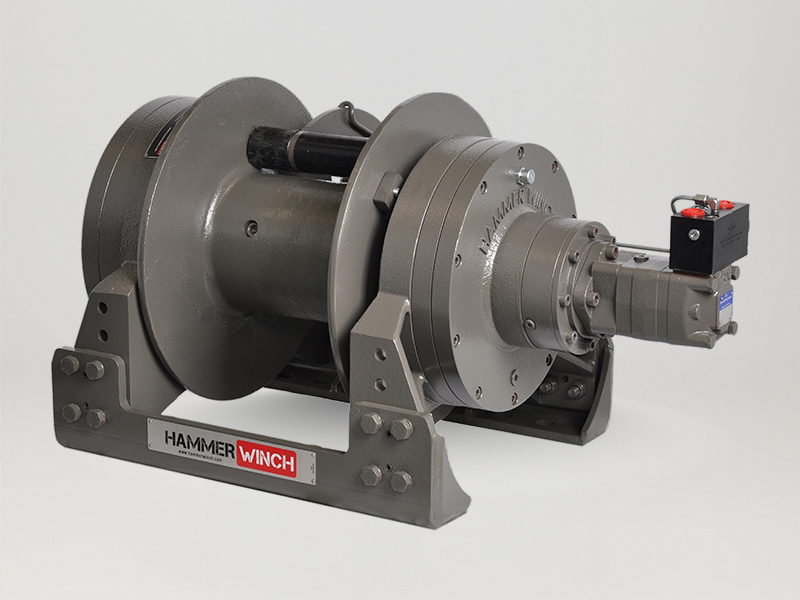

Halat Tamburu
HMW 20.0 PHT - EN Halat Tamburu
EN Serisi
| Maksimum çekme kuvveti (kg/lbs): | 20.000 kg (44082 Ibs) |
| Maksimum halat kapasitesi (m/ft): | 77.4 m (254 ft) |
| Maksimum halat kapasitesi (EN) (m/ft): | 60.8 m (199 ft) |
| Maksimum halat çapı (mm/in): | 22 mm (7/8”) 1960 Mpa Compact |
| Hidromotor (cc/in³): | 200 cc (12 in³) |
| Maksimum pompa debisi (L/min-g/min): | 75 L/min (19.8 g/min) |
| Tahvil oranı: | 46:1 |
| Önerilen dişli yağı: | 85 W 140 - 1,5 L |
| Maksimum çalışma basıncı (bar/psi): | 200 bar (2900 psi) |
| Halat tamburu ağırlığı (kg/lbs): | 345 kg (760.4 lbs) |
| Baskı makarası (kg/lbs): | 8 kg (17,6 lbs) |
HMW 20.0 PHT - EN Manuel Boş Dolu Kolu
HMW 20.0 PHT - EN/P Pnömatik Boş Dolu kolu
Halat Tamburu Özellikleri
Halat Sarım Sayısı
Çekme Kapasitesi
kg/lbs
Halat Hızı
m/min-ft/min
Halat Uzunluğu
m/ft
1
20000/44082
5/16
9.4/30.8
2
17040/37557
6/20
19.6/64.3
3
14843/32714
7/23
32/105
4
13147/28978
8/26
45.2/148
5 EN
11800/26007
9/30
60.8/199
6
10702/23589
10/33
77.4/254
Çekme Kapasitesi kg/lb Halat Hızı m/min-ft/min Halat Uzunluğu m/ft
- Isıl işlemden geçirilerek ekstra güçlendirilmiş çelik döküm gövde ve endüstriyel dizayn.
- Hafif ve güçlü tasarım
- Yükü % 100 tutan negatif etkili diskli hidrolik fren sistemi.
- Standart ön makara ve halat baskı makarası.
- Kolay Montaj Yüksek halat kapasitesi ve Yüksek torklu hidromotor.
- İki kademeli planet dişli sistemi.
- EN 14492-1 : 2006 Power Driven Winches Standardı
- CE Machinery Directive 2006/42/EC
Hammer Winch HMW 20.0 PHT - EN Halat Tamburu halat tamburunun teknik bilgilerine aşağıdaki bağlantılar yoluyla ulaşabilirsiniz.
HMW 20.0 PHT - EN Halat Tamburu
HMW 20.0 PHT - EN Halat Tamburu 2D/3D Tasarım
Ürün Sipariş Formu
Standart Özellikler
Baskı Makarası
Pnömatik Boş Dolu Kolu
Hidrolik Bağlantı Girişleri
G 3/4"
Opsiyonel Özellikler
IP67 - IP 68
Pnömatik Baskı Makarası
Ön Makara
Bağlantı Civataları
8 Adet M22 8,8
