Halat Tamburu

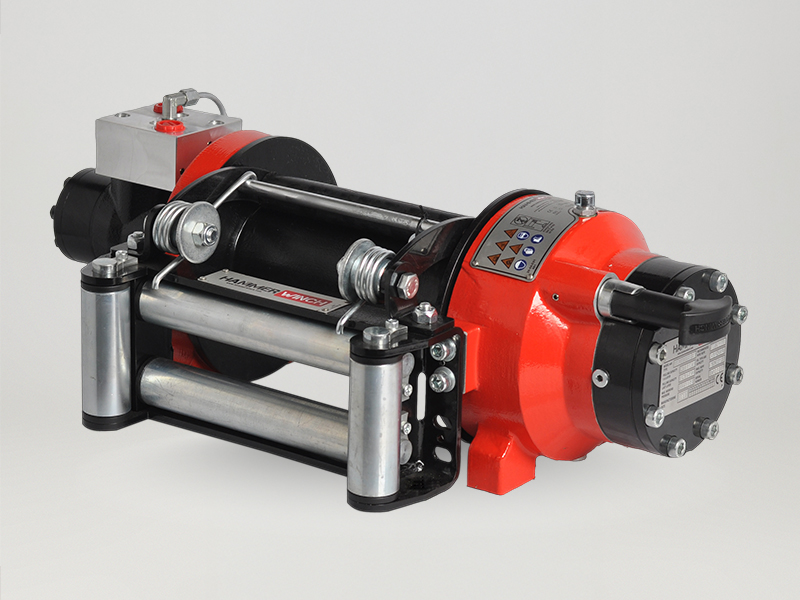

HMW 3.6 PHT-EN Halat Tamburu

EN Serisi

Maksimum çekme kuvveti (kg/lbs): 3550 kg (7824 lbs)
Maksimum halat uzunluğu (m/ft): 53.8 m (176.4 ft)
Maksimum halat uzunluğu (EN) (m/ft): 40.6 m (133 ft)
Maksimum halat çapı (mm/in): 10 mm (3/8”) 1960 Mpa
Hidromotor (cc/in³): 250 cc (15 in³)
Maksimum pompa debisi (L/min-g/min): 60 L/min (15.8 g/min)
Tahvil oranı: 5,6:1
Önerilen yağ: 85 W 90-0,75 L
Maksimum çalışma basıncı (bar/psi): 125 bar (1812 psi)
Halat tamburu ağırlığı (kg/lbs): 54 kg (119 Ibs)
Ön makara ağırlığı (kg/lbs): 6 kg (13,22 lbs)
Baskı makarası (kg/lbs): 2,5 kg (5,51 lbs)

PN HMW 3.6 PHT-EN Manuel Boş Dolu Kolu

PN HMW 3.6 PHT/P-EN Pnömatik Boş Dolu kolu

Halat Tamburu Özellikleri

Halat Sarım Sayısı

Çekme Kapasitesi
(kg/lbs)

Halat Hızı
(m/min-ft/min)

Halat Uzunluğu
(m/ft)

1

3550/7824

14/46

8.35/27.4

2

3061/6747

16/53

17.75/58.2

3

2691/5931

19/62

28.3/92.8

EN 4

2400/5291

21/69

40.6/133

5

2166/4775

23/76

53.8/176.4

Çekme Kapasitesi kg/lb Halat Hızı m/min-ft/min Halat Uzunluğu m/ft

  • Isıl işlemden geçirilerek ekstra güçlendirilmiş alüminyum döküm gövde ve endüstriyel dizayn
  • Hafif ve güçlü tasarım
  • Yükü % 100 tutan negatif etkili diskli hidrolik fren sistemi
  • Standart ön makara ve halat baskı makarası
  • Kolay Montaj Yüksek halat kapasitesi ve Yüksek torklu hidromotor
  • Standart manuel halat bosaltma sistemi
  • EN 14492-1 : 2006 Power Driven Winches Standardı
  • CE Machinery Directive 2006/42/EC

Hammer Winch HMW 3.6 PHT EN halat tamburunun teknik bilgilerine aşağıdaki bağlantılar yoluyla ulaşabilirsiniz.

HMW 3.6 PHT-EN Halat Tamburu Kataloğu

HMW 3.6 PHT-EN Halat Tamburu 2D/3D Tasarım

Ürün Sipariş Formu

Standart Özellikler
Ön Yönlendirme Makarası
Baskı Makarası
Manuel Halat Boşaltma Kolu

Hidrolik Bağlantı Girişleri
G 1/2'’

Opsiyonel Özellikler
Pnömatik Boş Dolu Kolu
IP67 - IP 68

Bağlantı Civataları
8 Adet M14 8,8
