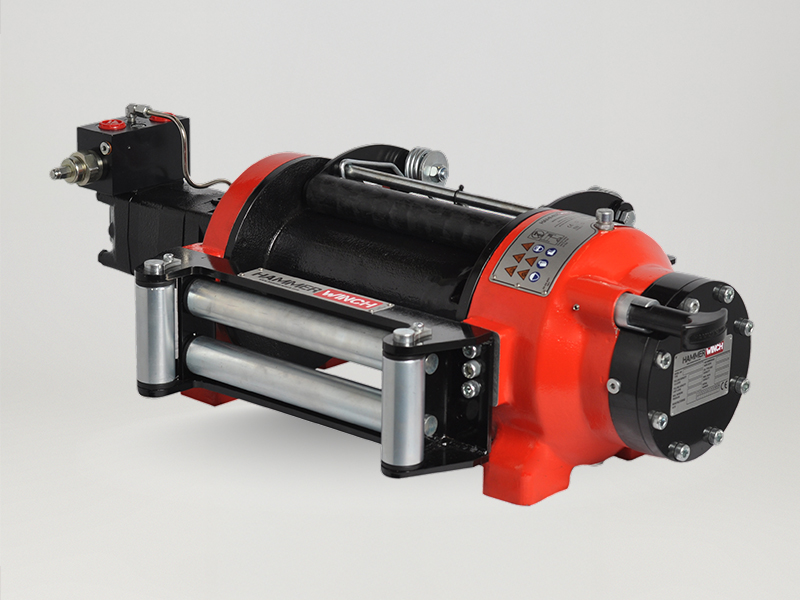

HMW 7.6 PHT - EN Halat Tamburu

EN Serisi

Maksimum çekme kuvveti (kg/lbs): 7600 kg (16750 Ibs)
Maksimum halat uzunluğu (m/ft): 43 m (141 ft)
Maksimum halat uzunluğu (EN) (m/ft): 30 m (98.4 ft)
Maksimum halat çapı (mm/in): 14 mm (5/9”) 2160 Mpa
Hidromotor (cc/in³): 400 cc (24 in³)
Maksimum pompa debisi (L/min-gal/min): 75 L/min (19.8 g/min)
Tahvil oranı: 5,2:1
Önerilen yağ: 85 W 90 - 0,9 L
Maksimum çalışma basıncı (bar/psi): 200 bar (2900 psi)
Halat tamburu ağırlığı (kg/lbs): 90 kg (198.3 Ibs)
Ön makara ağırlığı (kg/lbs): 11 kg (24 lbs)
Baskı makarası (kg/lbs): 4.5 kg (10 lbs)

PN HMW 7.6 PHT-EN Manuel Boş Dolu Kolu

PN HMW 7.6 PHT/P-EN Pnömatik Boş Dolu kolu

Halat Tamburu Özellikleri

Halat Sarım Sayısı

Çekme Kapasitesi
kg/lbs

Halat Hızı
m/min-ft/min

Halat Uzunluğu
m/ft

1

7600/16750

15/49

8.8/28.8

2

6459/14237

17/58

18/59

EN 3

5616/12380

20/67

30/98.4

4

4968/10951

23/75

43/141

Çekme Kapasitesi kg/lb Halat Hızı m/min-ft/min Halat Uzunluğu m/ft

  • Isıl işlemden geçirilerek ekstra güçlendirilmiş alüminyum döküm gövde ve endüstriyel dizayn
  • Hafif ve güçlü tasarım
  • Yükü % 100 tutan negatif etkili diskli hidrolik fren sistemi
  • Standart ön makara ve halat baskı makarası
  • Kolay Montaj Yüksek halat kapasitesi ve Yüksek torklu hidromotor
  • Standart manuel halat bosaltma sistemi
  • EN 14492-1 : 2006 Power Driven Winches Standardı
  • CE Machinery Directive 2006/42/EC

Hammer Winch HMW 7.6 PHT-EN Halat Tamburu halat tamburunun teknik bilgilerine aşağıdaki bağlantılar yoluyla ulaşabilirsiniz.

HMW 7.6 PHT-EN Halat Tamburu

HMW 7.6 PHT - EN Halat Tamburu 2D/3D Tasarım

Ürün Sipariş Formu

Standart Özellikler
Ön Yönlendirme Makarası
Baskı Makarası

Hidrolik Bağlantı Girişleri
G 3/4"

Opsiyonel Özellikler
Pnömatik Boş Dolu Kolu
IP67 - IP 68

Bağlantı Civataları
16 Adet M12
